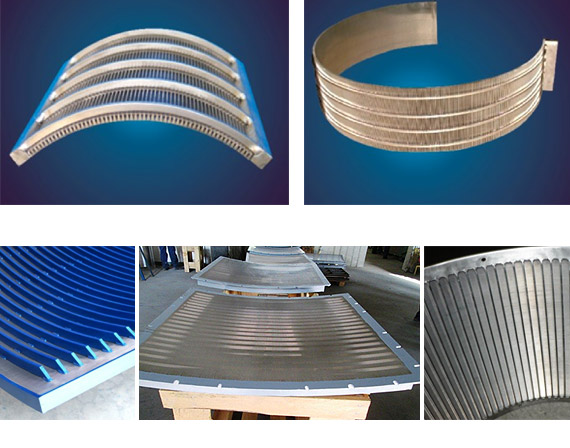

Les panneaux plats en grille à fissures sont retravaillés en chaudronnerie pour obtenir une forme courbe.
Elles peuvent être montées tel quel dans des dégrilleurs statiques.
Ainsi la pulpe s’écoule par gravité le long de la grille, la phase liquide passant entre les fentes, entraînant les particules les plus fines, tandis que les particules ou les fibres les plus grosses glissent sur les fils.
Dans certaines applications, type amidonnerie, la pulpe est alimentée sous pression, la grille courbe formant alors un angle de 120° (DSM 120°). Des profilés sont soudés à chaque extrémité de la grille pour faciliter sa fixation.

Un cadre peut être soudé sur la périphérie pour rigidifier l’ensemble.
Les grilles courbes peuvent aussi être montées en segment pour former un tambour cylindrique, par exemple dans les essoreuses à poussoirs.

Applications :

- Dégrilleur courbe statique
- Grille courbe DSM 120°
- Grille courbe (segment) pour essoreuse à poussoir
- Grille type Omega screen
- Dégrillage pour prise d’eau de rivère
